การตั้งค่า Trunk Port

ความหมายของ Trunk Port

Trunk Port คือ พอร์ตที่ทำหน้าที่เชื่อมต่อกับสวิตท์ตัวอื่นๆ ที่ต้องการให้เป็นสมาชิกของ VLAN เดียวกัน และทำหน้าที่ส่งผ่าน Traffic ของหลายๆ VLAN ให้กระจายไปยังสวิตท์ตัวอื่นๆ ที่มีพอร์ตที่ถูกกำหนดให้เป็น VLAN เดียวกันกับสวิตท์ตัวต้นทางได้ หรือที่เรียกว่า Uplink Port หรือ Trunk port เป็นพอร์ตที่มีค่าหลาย ๆ ค่าวิ่งผ่าน เช่น VLAN หลายๆ VLAN หรือมีค่า Mac address หลายๆ ค่าวิ่งผ่าน ข้อสังเกตในการใช้ Trunk Port คือ

- port ที่ทำหน้าที่เชื่อมต่อไปยัง switch ตัวอื่น ๆ

- port ที่ทำหน้าที่เชื่อมต่อไปยัง Router ตัวที่ทำหน้าที่ Route Traffic ระหว่าง VLAN หรือมีการทำ Inter VLAN

การตั้งค่า Trunk Port

เป็นการกำหนดให้พอร์ตการเชื่อมต่ออุปกรณ์พอร์ตใด เป็นพอร์ตที่มีการทำงานเป็น Trunk Port เพื่อใช้ทำหน้าที่เชื่อมต่อกับสวิตท์ตัวอื่น ๆ ที่ต้องการให้เป็นสมาชิกของ VLAN เดียวกัน และทำหน้าที่ส่งผ่าน Traffic ของหลาย ๆ VLAN ให้กระจายไปยังสวิตท์ตัวอื่น ๆ ที่มีพอร์ตที่ถูกกำหนดให้เป็น VLAN เดียวกันกับสวิตท์ตัวต้นทาง ซึ่งการตั้งค่า Trunk Port นั้นจะต้องเข้าสู่ Configuration Mode และใช้คำสั่งดังนี้

Switch>enable (เข้าสู่ Enable Mode หรือ Privileged Mode)
Switch#configure terminal (เข้าสู่ Configuration Mode)
Switch(config)#interface gig0/1 (เลือกพอร์ต gig0/1)
Switch(config-if)#switchport mode trunk (กำหนดให้พอร์ตที่เลือกทำงานเป็น Trunk Port)

ตัวอย่าง

SW_L2_1#conf t
SW_L2_1(config)#interf gig1/1
SW_L2_1(config-if)#switchport mode trunk

ให้สังเกตุเมื่อกำหนดพอร์ตให้เป็นการทำงานในโหมด Trunk Port แล้ว จะมีข้อความแจ้งสถานะการทำงานของพอร์ตนั้นเป็น changed state to up แสดงว่าการตั้งค่า Trunk Port เสร็จสิ้น และเปิดการทำงาน

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/1, changed state to up

หมายเหตุ

	กรณีที่ไม่ใช่ Switch CISCO รุ่น 2950, 2960 และ Switch Layer 3 ต้องเพิ่มคำสั่ง #switchport trunk encapsulation dot1q ก่อนพิมพ์คำสั่ง #switchport mode trunk เพิ่มเข้าไปด้วย เนื่องจาก Switch รุ่นอื่น ๆ ไม่มีค่า Default เหมือนรุ่น 2950 และ 2960

การตรวจสอบ Trunk Port

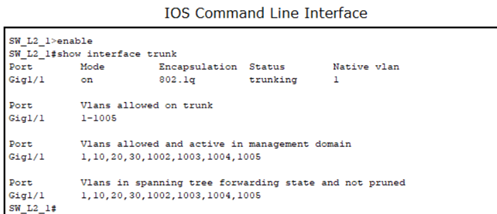

การตรวจสอบ Trunk Port นั้นจะใช้คำสั่งที่แตกต่างจากการแสดงสถานการณ์ทำงานของ VLAN โดยจะต้องเข้าสู่การทำงานของ Enable Mode ก่อน ซึ่งจะมีคำสั่งในการตรวจสอบ Trunk Port ดังนี้

Switch>enable
Switch#show interface trunk

ซึ่งจะปรากฏสถานะที่บอกว่าพอร์ตที่ถูกกำหนดเป็น Trunk Port มีการเปิดการทำงานหรือไม่ และ Trunk Port นั้นสามารถให้ VLAN ใดสื่อสารหรือติดต่อผ่าน Trunk Port ได้บ้าง

#TrunkPort #Packet_Tracer
