ความหมายของ Access Port
Access port คือ พอร์ตที่ทำหน้าที่เชื่อมต่อระหว่างสวิตท์กับ Client โดยใช้สาย Lan แบบสายตรง ในการเชื่อมต่อ และพอร์ตที่ถูกตั้งเป็น Access Port นี้จะมี Traffic ของ VLAN เพียง VLAN เดียวที่วิ่งผ่านออกมายังพอร์ตนี้ หรือพอร์ตนี้จะต่ออยู่กับอุปกรณ์ที่มีค่า mac address เพียงค่าเดียว ข้อสังเกตในการใช้ Access port คือ
- port ที่ตั้งค่าระหว่าง switch และ Client
- port ที่ตั้งค่าระหว่าง switch และ Server
- port ที่ตั้งค่าระหว่าง switch และ Router (มีข้อแม้ว่า Router ที่เชื่อมต่อนั้น จะต้องไม่ใช่ Router ที่ทำหน้าที่ในการ Route Traffic ของ Inter VLAN หรือมีการทา Inter VLAN ไว้)
การตั้งค่า Access Port

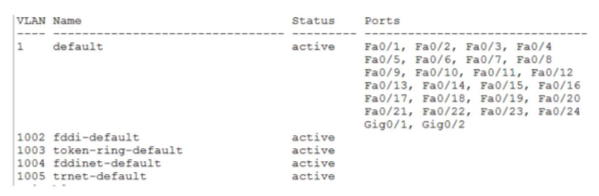

เป็นการกำหนดให้พอร์ตการเชื่อมต่ออุปกรณ์พอร์ตใด เป็นสมาชิกของ VLAN ที่สร้างขึ้น ถ้าหากไม่มีการตั้งค่า Access Port จะถูกกำหนดให้ทุกพอร์ตของอุปกรณ์นั้น เป็นสมาชิกของ VLAN 1
ซึ่งการกำหนดพอร์ต (interface) ให้เป็น Access Port และเป็นสมาชิก VLAN ที่ต้องการนั้นสามารถตั้งค่าได้โดยเข้าสู่ Configuration Mode และใช้คำสั่งดังนี้
Switch>enable (เข้าสู่ Enable Mode หรือ Privileged Mode)
Switch#configure terminal (เข้าสู่ Configuration Mode)
Switch(config)#interface fa0/1 (เลือกพอร์ต fa0/1)
Switch(config-if)#switchport mode access (เปิดใช้งานพอร์ตดังกล่าวเป็นโหมด Access Port)
Switch(config-if)#switchport access vlan 10 (กำหนดให้พอร์ต fa0/1 เป็นสมาชิก VLAN 10)
Switch(config-if)#no shutdown (เปิดการทำงาน Access Port ของพอร์ตที่กำหนด)
ตัวอย่าง
SW_L2_1>enable
SW_L2_1#conf t
SW_L2_1(config)#interface f0/1
SW_L2_1(config-if)#switchport mode access
SW_L2_1(config-if)#switchport access vlan 10
SW_L2_1(config-if)#no shutdown
การตรวจสอบ Access Port
การตรวจสอบ Access Port สามารถใช้คำสั่งของการตรวจสอบ VLAN ตรวจสอบได้2คำสั่ง คือ
- Show vlan
- Show vlan brief

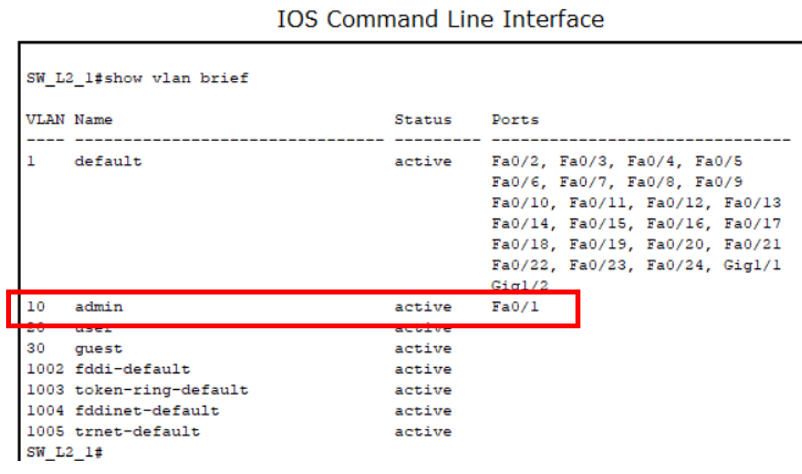

ซึ่งจะปรากฏการเปลี่ยนแปลง เมื่อพอร์ตที่ถูกกำหนดให้เป็นสมาชิกของ VLAN อื่น นอกเหนือจาก VLAN 1 จะแสดงให้เห็นในส่วนของ Ports จากตัวอย่างของการกำหนด Access Port จะเป็นการกำหนดให้พอร์ต FastEthernet0/1 เป็นสมาชิกของ VLAN10 หรือ VLAN Admin
หมายเหตุ
ในการกำหนด Access Port นั้น จะมีลักษณะของการใช้คำสั่งสำหรับเลือก interface เพื่อกำหนด หรือตั้งค่าได้หลายรูปแบบ เช่น
- interface f0/1 เป็นการเลือกพอร์ต FastEthernet เพียงพอร์ตที่ 1 เท่านั้น
- interface range f0/1-5 เป็นการเลือกพอร์ต FastEthernet ตั้งแต่พอร์ตที่ 1-5
- interface range f0/1,f0/3 เป็นการเลือกพอร์ต FastEthernet เฉพาะพอร์ตที่ 1 และ 3
